01 / 这是什么

先把边界说清楚

这是一份以 PCB 打样为载体的 C 端互联网柔性制造知识库。它以一张订单的生命周期为线索,把下单、DFM 审查、自动报价、拼单合板、ERP/MES 集成、工序拆解、设备调度、AGV 物流、报工与进度展示串成一条链路。

全库同时讨论「黑灯工厂」的产品分档边界、生产型号与识别孔标识、ISA-95 分层、IPC-1782 追溯、设备协议和 KPI 口径。它更接近一份系统设计与实践分析资料,而不是某家工厂的运营手册。

适合谁

  • PCB 打样、柔性制造和智能工厂方向的产品经理、架构师与研发人员
  • 正在做 MES、ERP、CAM、AGV 或设备联网项目的工程团队
  • 需要理解 C 端小批量制造业务闭环与自动化边界的从业者

不是什么

  • 不是 PCB 设计软件、CAM 软件、ERP/MES 产品或产线控制系统
  • 不是某家企业已落地黑灯工厂的审计证明或官方案例
  • 不提供 PCB 打样报价、交期承诺或实际制造服务
  • KPI 数值是知识页标注的设计目标,不是行业基准或已投产系统的实测值
02 / 常见问题

你可能想先弄明白

一张 PCB 打样订单从下单到出货,主要经过哪些环节?

前端先做参数选型和结构校验,用户上传 Gerber、ODB++ 或 IPC-2581 等资料后进入 DFM 审查;审查通过后自动报价、在线支付。订单随后进入拼单合板与 APS 排产,生成生产资料和生产订单,再由 ERP 下发到 MES。

MES 按工艺路线拆成工序工单,逐工序做设备选型、程序下发、开工自检和完工报工,工序之间由 AGV 完成上料与转运。完工后回传 ERP,客户端查看进度,最后出库发货。知识页给出的是通用链路,不同工厂的环节命名和系统边界会有差异。

依据:《PCB柔性制造全流程总览》《C端PCB下单》

黑灯工厂在 PCB 行业能做到全流程关灯吗?

不能一概而论,知识库给出的判断是按产品档次分界。双层板走 11 道基准工序,工艺窗口较宽,具备全流程闭环和无人化运行条件;高多层板在双层板基础上增加内层、棕化、层压等 6 项,HDI 再增加积层、激光钻孔等 5 项。

高多层和 HDI 仍有人工介入点,例如内层 AOI 后修补、涨缩检测、首板确认、短刀换刀、激光孔检验和积层间确认。这些环节面对的是不确定判断,当前更适合人机协同。所谓关灯也不是绝对无人,夜间仍需远程值守和应急人员。

依据:《双层板无灯与高多层人机协同对比》《黑灯工厂》

为什么自动报价必须和拼单合板联动?

单块小板的板材成本,取决于它能和哪些订单拼在同一张大料上。如果报价只按单板面积和工艺参数计算,不调用拼板预计算,就可能出现报价看起来有竞争力、实际生产却因利用率低而亏损。

拼单合板通过兼容性键、排样算法和工艺边约束,把多张订单组合成大板;报价引擎需要读取这一预计算结果,才能把板材成本算进价格。知识页把板材利用率 ≥ 88% 写成设计目标,而不是行业基准。报价与排产脱钩,是 C 端柔性制造里一个典型的系统性坑。

依据:《拼单合板》《PCB自动报价》

生产型号和识别孔是怎么配合的?

生产型号是全流程的逻辑身份证,编码由拼单批次、资料版本和工艺路线版本共同决定,任一变化就生成新型号,并贯穿 ERP 生产订单、MES 工单、设备脚本和追溯链。

型号在物理板上有两层载体:叠板阶段用二维码,便于料仓和叠板追踪;进入钻孔工序后,改用工艺边上的识别孔组合编码,接管单板和托级标识。原因是沉铜等湿制程会覆盖或破坏二维码,而机械孔能在后续工序中稳定存续。两者不是二选一,而是按工序存活期分工。

依据:《生产型号》《识别孔与二维码标识对比》

板材利用率 88%、OEE 85% 这些数字是行业基准吗?

不是。知识库在 KPI 页明确说明,这些数值是设计目标值,不代表任何已投产系统的实测水平,也不是行业基准。

作出这一判断的依据是公开信息核查:知识页称 11 家 PCB 上市公司年报中,没有一家披露过直通率或板材利用率的量化值,OEE 也基本不披露具体百分比。因此这类数字不能拿来直接对标同行。可用的外部锚点另行标注,例如工信部行业规范条件中的人均产值门槛。引用时应同时说明指标定义、统计口径和来源性质。

依据:《KPI指标体系》

03 / 内容范围

你需要的内容,在不在里面

以下按知识主题整理。条目名称来自真实知识库;完整正文在资源包内。

订单前段与工程资料5 条

从 C 端参数选型、文件上传到 DFM 审查和自动报价,理解订单如何被结构化。

  • C端PCB下单
  • DFM可制造性审查
  • PCB自动报价
  • 核心数据模型
  • PCB工艺路线
计划、拼单与工单5 条

覆盖拼单合板、APS 排产、ERP/MES 边界、工序拆解和工单状态机。

  • 拼单合板
  • ERP与MES集成
  • 工序拆解与工单管理
  • CAM自动做单
  • 生产型号
设备调度与厂内物流5 条

解释单工序选机、上料 AGV、工序间运输 AGV 和钻孔自动化的执行闭环。

  • 单工序设备调度
  • 上料AGV调度
  • 工序间运输AGV调度
  • 钻孔工序自动化
  • 识别孔型号流转模型
透明工厂与异常保障5 条

从工序报工、七态进度到告警分级和人工任务,理解无人化运行的安全网。

  • 工单报工与进度上报
  • 生产进度可视化
  • 黑灯工厂
  • 黑灯工厂告警体系
  • MES人工任务模式
自动化边界与路线5 条

比较双层板、高多层和 HDI 的关灯可行性,以及标识、CAM 与人工介入的取舍。

  • 分层自动化路线
  • 双层板无灯与高多层人机协同对比
  • 识别孔与二维码标识对比
  • CAM自研与采购对比
  • 上料AGV与运输AGV两级物流对比
系统集成与标准5 条

梳理 ISA-95、IPC-1782、IPC-CFX、OPC UA 等标准在分层集成和追溯中的位置。

  • 设备接入与工业协议
  • ISA-95分层集成
  • IPC-1782产品追溯
  • 行业标准体系
  • 工序拆解与工单管理
产能组织与商业结构6 条

对比全自营、1+N 协同和传统工厂改造三种模式,理解订单池与产能的关系。

  • 三种产能组织模式对比
  • 嘉立创
  • 捷配
  • 华秋电子
  • PCBWay
  • 兴森快捷
指标与口径5 条

把板材利用率、OEE、直通率等指标放回设计目标、公开数据与外部锚点中理解。

  • KPI指标体系
  • 行业标准体系
  • 黑灯工厂
  • 拼单合板
  • 生产进度可视化
04 / 真实样例

先读一段,再决定

能不能关灯,取决于产品档次

「黑灯工厂」容易被理解成一个开关:装上自动化设备就能关灯。知识页给出的结论是分档判断。双层板走 11 道基准工序,工艺窗口足够宽,可以把不确定性吸收进设备能力,因而具备全流程闭环条件。

高多层板在双层板基础上增加 6 项工序,HDI 再增加 5 项。真正卡住关灯的不是设备先进程度,而是内层修补、涨缩补偿、首板确认、短刀换刀、激光孔检验等需要判断的残留不确定性。高多层和 HDI 因此更适合按「人机协同、逐步减人」立项,而不是直接承诺无人化。

摘编自:《双层板无灯与高多层人机协同对比》

识别孔与二维码不是二选一

二维码信息容量大、生成便宜,但沉铜等湿制程会覆盖或破坏它;识别孔容量有限,却能在全流程中稳定存续。知识页因此采用两级标识:叠板/料仓级用上 pin 机打印的二维码,单板/托级用钻孔工序在工艺边钻出的孔位组合。

分界点就在钻孔。钻孔是识别孔诞生的地方,也是二维码进入高风险湿制程前的最后一站。这个方案的判断标准不是编码能力,而是标识能否在后续每一道工序的物理和化学环境中存活。

摘编自:《识别孔与二维码标识对比》

效果预览

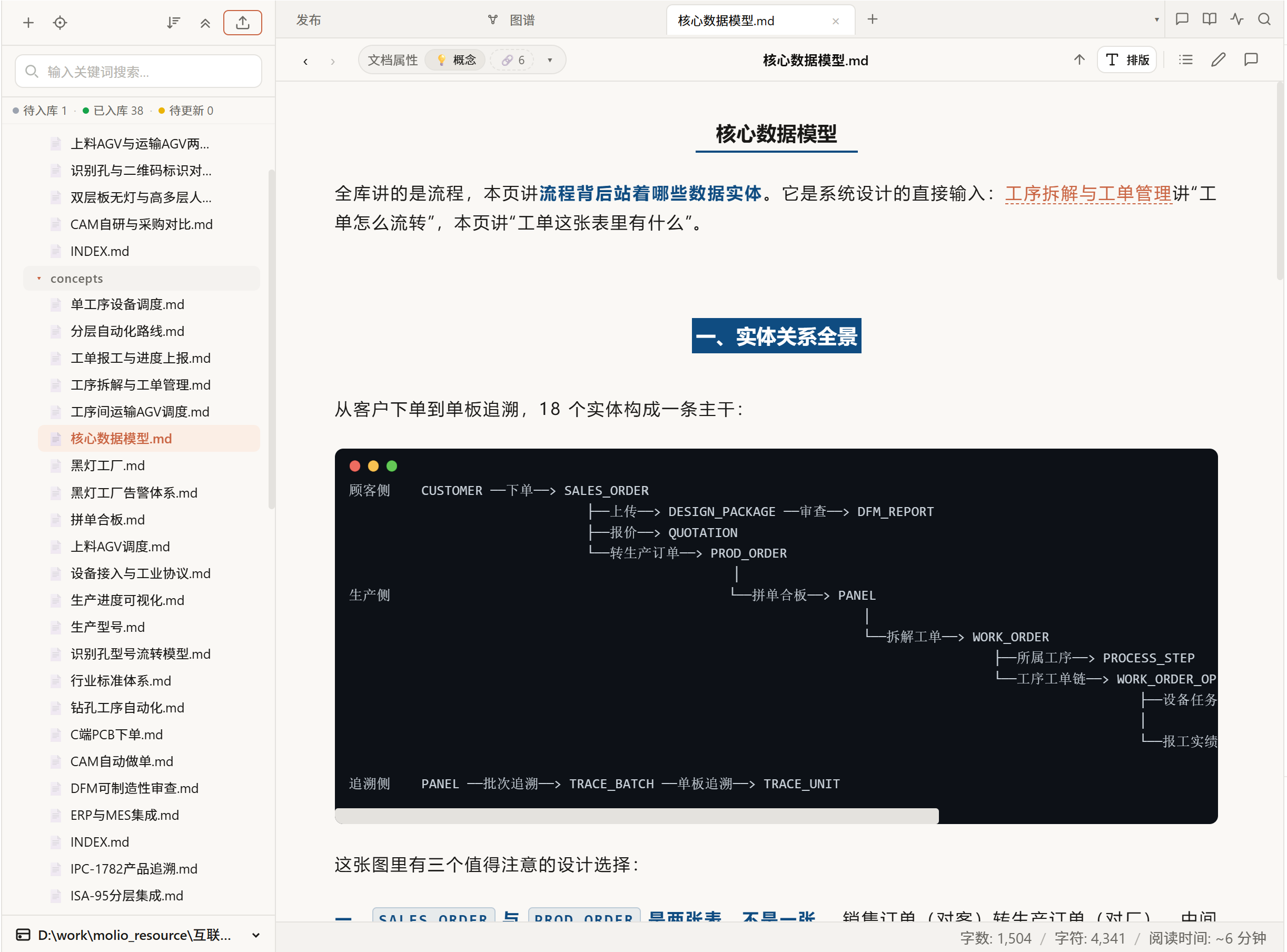

PCB 柔性制造全景图谱:从在线下单到黑灯工厂 效果预览

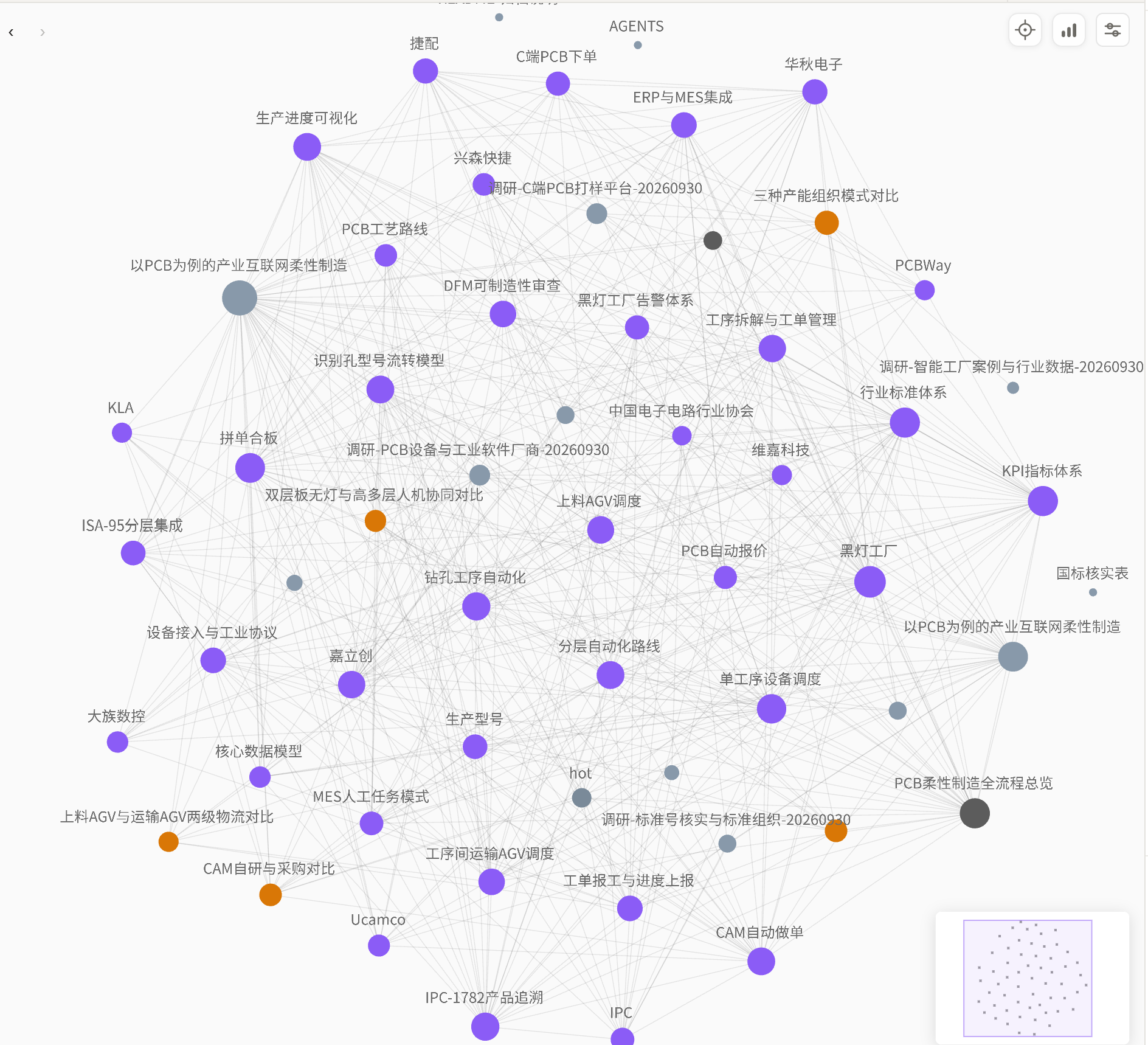

PCB 柔性制造全景图谱:从在线下单到黑灯工厂 效果预览
05 / 交付与使用

你会拿到什么

格式:Markdown 本地知识库(.zip)

打开方式:下载 .zip 解压后,在 Molio 中选择「打开本地仓库」;也可用 Obsidian 等 Markdown 工具打开。

包含什么

  • 1 篇全流程总览
  • 26 个概念页
  • 5 组对比页
  • 11 个企业与标准组织实体页
  • 5 篇源摘要

使用要求

  • 解压后用 Molio 打开本地仓库;也可用 Obsidian 等支持 Markdown 的工具打开
  • 配合 AI 使用时,需要另行配置可用的模型或运行环境
  • 概念页来自脱敏的一线实践,实体页来自公开披露材料,两类内容口径不同,引用时需分开
  • KPI 数值是设计目标;涉及企业数据时,应以原始年报、招股书或官方公告复核
06 / 来源与核对

这份内容是怎么来的

依据 wiki/INDEX.md、overview/PCB柔性制造全流程总览.md,以及 concepts、comparisons、entities、sources 四个 INDEX 和对应页面起草;文件系统核对为 48 个内容页,其中概念 26、对比 5、实体 11、源摘要 5、总览 1,另有 1 个 meta 说明页未计入。KPI 页明确标注全部目标值为设计目标、不是行业基准;本稿未把企业公开披露写成该库的落地证明,也未逐条回查招股书和年报原文。样例与问答均据页面原文改写。

整理日期:2026-10-26
