图纸数据提取:工程图纸数字化与 AI 识别技术全景

Markdown 格式 · 兼容 Obsidian · 用 Molio“打开本地仓库”加载
图纸识别AI识图
知识页
105 个
概念页
73 个
对比页
3 组
实体页
11 个
源摘要
17 篇
三级转换
图像级 → 图形级 → 语义级
应用类型
管理、助手、智能体、审查、算量 5 类
阶段判断
AI 增强 CAD
01 / 这是什么

先把边界说清楚

这是一份围绕工程图纸数据化的中文 Markdown 知识库,内容来自《AI 时代的工程图纸数据处理》技术书稿的 wiki 化整理。它沿着「图纸数据构成—解析—识别—业务对象—模型工程—应用」展开,覆盖 DWG、DXF、DGN、PDF、BIM 等载体,以及图纸管理、问答助手、智能体、AI 审查和 AI 算量五类应用。

全库把「文件里有什么」和「图上是什么构件」分开讨论,并把工程对象字典、规则库、计算口径、置信度和人机责任边界作为落地的前置条件。

适合谁

  • 建筑设计、施工、造价、审图与工程数字化团队
  • 做 CAD 解析、图纸识别、BIM 或文档 AI 的产品与研发人员
  • 需要理解图纸数据化技术路线、适用边界和实施次序的负责人

不是什么

  • 不是 CAD、BIM 或图纸管理软件,也不是可直接部署的识别、审查、算量系统
  • 不替代注册工程师签字、审图责任、规范解释和特殊工况判断
  • 不保证对所有格式、版本、扫描质量和制图习惯都能得到相同效果
  • 当前阶段定位是 AI 增强 CAD,不是 AI 原生 CAD,也不承诺全自动无人审图
02 / 常见问题

你可能想先弄明白

为什么不应该把 PDF 当作图纸数据处理的中间载体?

PDF 更适合归档和交付,不适合作为可计算数据的中间载体。若 PDF 是矢量输出,图层结构往往不完整,文字可能已转成轮廓,字体也可能只嵌入子集,块与属性信息容易缺失;若 PDF 已经是扫描位图,图层、块、线型和标注关联都已丢失。

位图化是不可逆的语义断崖:识别只能从像素重新推断,无法恢复原生对象属性。因此流程设计应优先保留 DWG、DXF 等矢量入口;只有在归档件、外部交换件或确无矢量源时,才走 PDF 或光栅路径,并在输入阶段控制扫描分辨率与格式。

依据:《矢量与光栅》《PDF》

图纸解析和图纸识别有什么区别?

解析回答「文件里有什么」,识别回答「这个图元在工程上是什么」。解析从 DWG、DXF、DGN、PDF 等文件中读出图元、图层、块、文字、标注和扩展数据,结果可以由文件内容验证;识别则要在此基础上判断门、窗、梁、柱、设备或房间,依赖规则、模型和制图约定。

两者必须分链,不能混成一个黑盒。解析结果的完整性决定识别精度的上限;如果图层、块或文字在解析阶段已经丢失,后续模型再强也只能从残缺信息推断。解析与识别之间通常还需要统一的中间表示,避免上层逻辑为每种格式重复分支。

依据:《图纸解析》《图纸识别》

AI 审查现在能替代人工审图吗?

不能把 AI 审查理解为替代审图责任。知识库把审查分成两类:形式与一致性检查,如图号连续、目录对应、标注与说明一致;规范符合性判定,如疏散距离、防火分区、配筋构造。前一类判据明确、风险较低,更适合先自动化;后一类涉及计算和条文解释,难度更高。

AI 审查的输出应定位为候选问题清单,而不是最终签字结论。二维图纸、专用模型和 BIM 规则校验各有适用条件,BIM 路线依赖项目已有模型。签字责任、规范解释和特殊工况判断仍由专业人员承担,系统要提供可回溯的图元与规则依据。

依据:《AI审查》《人机责任边界》

为什么 AI 算量首先要把计算口径说清楚?

同一个构件在不同计量规范、地方定额和企业口径下,工程量可能不同。构件相交部位归谁、洞口如何扣减、装饰面层算到哪里、计量单位和取整怎么定,都会改变结果。知识库因此把口径放在精度之前:没有口径共识,识别准确率再高,造价人员仍可能判定结果不可用。

规则来源至少有三类:国家清单计量规范、地方定额和企业内部口径。程序应支持配置与切换,并记录每个项目采用的口径。对量时也要先排除口径差异,再判断是不是识别误差,否则会把规则问题误当成模型问题。

依据:《计算口径》《AI算量》

DWG 解析应该选 ODA、RealDWG 还是开源库?

先看结果是否必须与设计软件显示和测量行为完全一致。若必须高度一致,选原厂授权开发库 RealDWG,但要接受授权成本和平台限制。若以原生格式为主、版本跨度大,商业开发套件 ODA Drawings SDK 覆盖较全,适合服务端批量处理。若主要处理 DXF 等交换格式、归档件或做原型验证,可用开源库组合,但要评估版本支持、稳定性和许可条款。

三者不必互斥。常见组合是商业方案做主通道、开源库处理交换格式、命令行工具做应急转换。组合使用要统一中间表示、统一完整性校验,并记录解析方案与版本,否则问题很难归因。

依据:《解析方案选型》《ODA Drawings SDK》《RealDWG》

03 / 内容范围

你需要的内容,在不在里面

以下按知识主题整理。条目名称来自真实知识库;完整正文在资源包内。

图纸数据基础与载体9 条

理解工程图纸的信息层次、矢量与光栅差异,以及图元、图层、块和外部参照。

  • 工程图纸
  • 图纸数据构成层次
  • 图元
  • 图层
  • 块机制
  • 扩展数据
  • 外部参照
  • 代理对象
  • 对象标识与引用
解析与中间表示10 条

覆盖 DWG、DXF、DGN、PDF 的解析路径、字体代码页、中间表示和 SDK 选型。

  • 图纸解析
  • 中间表示
  • 字体与代码页
  • 文档解析流水线
  • DWG
  • DXF
  • DGN
  • PDF
  • ODA Drawings SDK
  • RealDWG
识别与业务对象组装13 条

从目标检测、分割和文字识别,走到构件识别、图例表格识别和工程对象字典。

  • 图纸识别
  • 目标检测
  • 图像分割
  • 文字识别
  • 图神经网络
  • 矢量数据大模型
  • 建筑结构构件识别
  • 表格识别
  • 图例识别
  • 机电系统图识别
  • 图框识别
  • 图纸业务数据识别
  • 工程对象字典
数据与模型工程8 条

讨论数据集、标注细则、训练策略、模型评价、运维监控和数据飞轮。

  • 图纸识别数据集
  • 标注细则
  • 模型训练策略
  • 模型评价
  • 模型运维
  • 数据飞轮
  • 置信度分级
  • 训练数据供给不足
图纸管理与问答9 条

把入库结构化、版本管理、知识图谱、混合检索和生成约束组织成可用的数据底座。

  • 图纸管理平台
  • 入库即结构化
  • 图纸版本管理
  • 图纸知识图谱
  • 检索增强生成
  • 向量检索
  • 语义层与指标层
  • 图纸问答语料准备
  • 生成约束与校验
AI 审查7 条

区分形式一致性检查与规范符合性判定,理解规则库、审查意见和增量审查。

  • AI审查
  • 审查规则库
  • 智能审查规则引擎
  • 审查意见
  • 文本一致性校验
  • 增量审查
  • 人机责任边界
AI 算量与计算口径6 条

从构件到清单项映射,理解土建、钢筋、电气、给排水、暖通的算量差异与对量流程。

  • AI算量
  • 计算口径
  • 构件到清单项映射
  • 对量流程
  • 钢筋算量
  • 图纸版本管理
智能体与落地边界8 条

覆盖提示工程、智能体外壳、技能、上下文、记忆、工具调用和人工复核节点。

  • 智能体外壳
  • 智能体技能
  • 智能体上下文管理
  • 智能体记忆管理
  • 工具调用
  • 提示工程
  • 模型上下文协议
  • 人机责任边界
04 / 真实样例

先读一段,再决定

位图化为什么是不可逆的语义断崖

图纸导出为 PNG 或 JPG 后,所有图形落在同一平面,专业与构件分类信息消失;线宽、线型差异退化成像素宽度和灰度差异;对象边界不再存在,识别任务从读取对象属性变成从图形形态推断。图层、图元和块机制也随之失效。

所以流程的第一原则是优先保留矢量入口。确需处理光栅图纸时,应在扫描和预处理阶段控制质量,提高分辨率、采用无损格式,并记录位图与原图的对应关系。把「导出图片再识别」当成通用方案,等于主动放弃文件里已有的结构化信息。

摘编自:《矢量与光栅》

AI 审图先做一致性,再做规范判定

审图工作量最大、重复性最高的部分,并不全是规范计算。图号是否连续、目录与图纸是否对应、图面标注与说明是否一致、层高表与平面标高是否一致,这些形式与一致性检查判据明确,不需要复杂条文解释,是自动化价值最高、风险最低的起点。

规范符合性判定则涉及疏散距离、防火分区面积、配筋构造等计算与解释,难度明显更高。把两类工作混在一起实施,项目容易在初期陷入条文复杂性。更稳妥的次序是先交付一致性检查,再逐步扩展规范判定,并把每条结论回溯到图元和规则依据。

摘编自:《AI审查》

效果预览

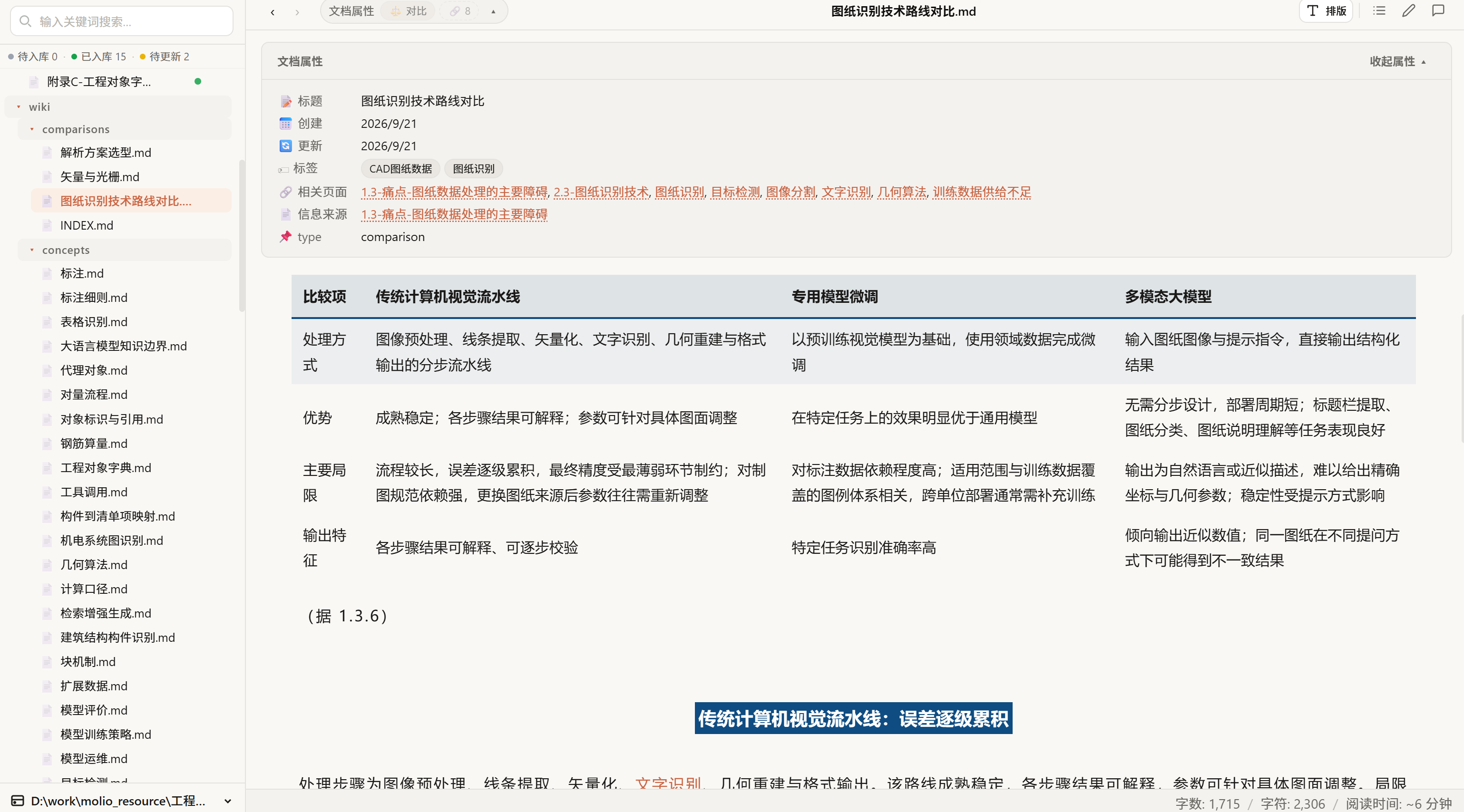

图纸数据提取:工程图纸数字化与 AI 识别技术全景 效果预览

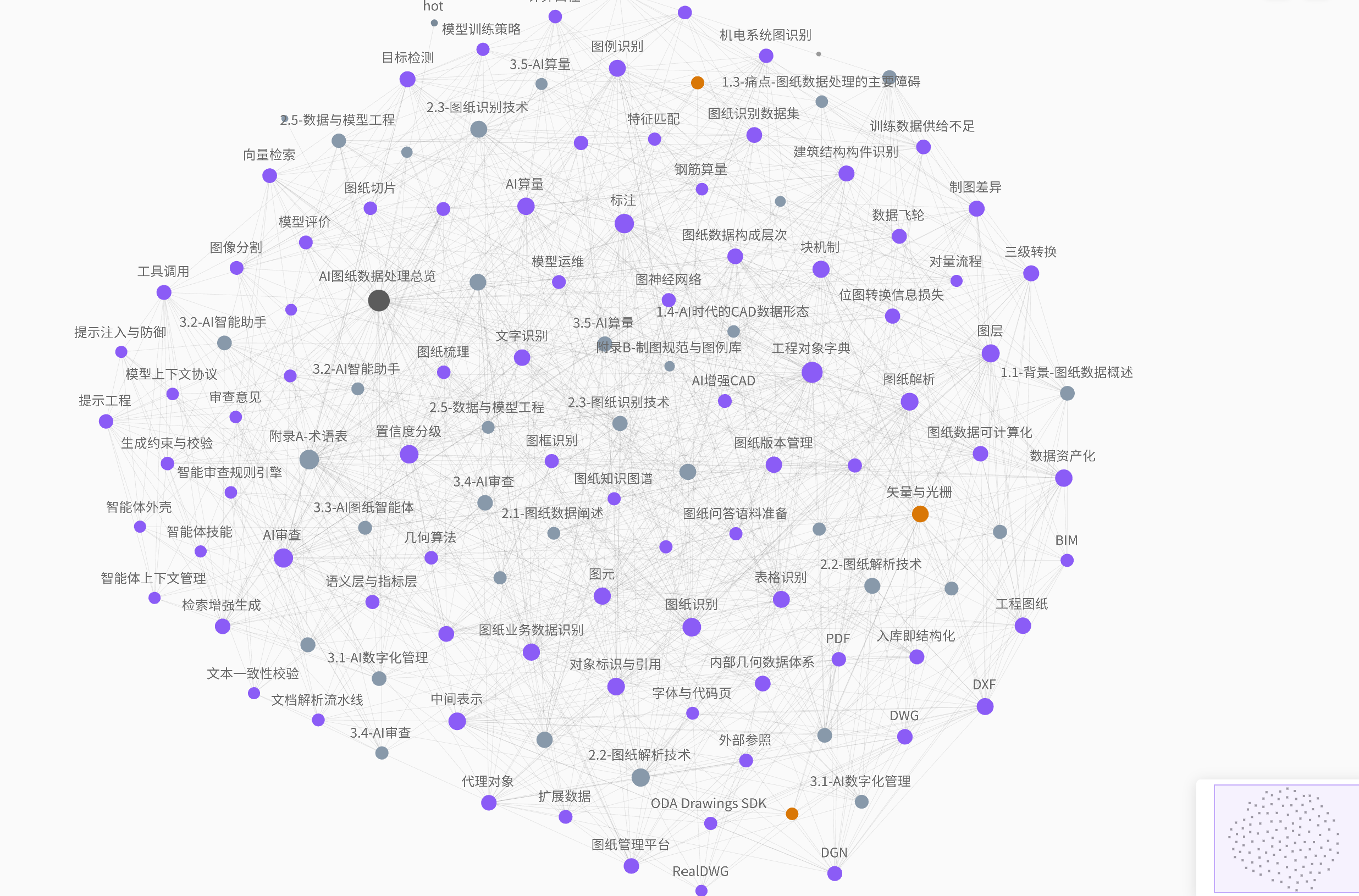

图纸数据提取:工程图纸数字化与 AI 识别技术全景 效果预览
05 / 交付与使用

你会拿到什么

格式:Markdown 本地知识库(.zip)

打开方式:下载 .zip 解压后,在 Molio 中选择「打开本地仓库」;也可用 Obsidian 等 Markdown 工具打开。

包含什么

  • 1 篇全书总览
  • 73 个概念页
  • 3 组技术对比
  • 11 个图纸、格式与工具实体页
  • 17 篇章节源摘要

使用要求

  • 解压后用 Molio 打开本地仓库;也可用 Obsidian 等支持 Markdown 的工具打开
  • 配合 AI 使用时,需要另行配置可用的模型或运行环境
  • 这是一份技术分析与知识底稿,不是可部署软件;落地仍需自备图纸、标注、规则库和复核人员
  • 涉及标准条文、识别精度和项目收益时,应结合现行标准、原始资料和本单位试点复核
06 / 来源与核对

这份内容是怎么来的

依据 wiki/INDEX.md、AI图纸数据处理总览.md,以及 concepts、comparisons、entities、sources 四个 INDEX 和对应正文起草;文件系统核对为 105 个知识页,其中概念 73、对比 3、实体 11、源摘要 17、总览 1,另有 1 个 lint 元数据页未计入。重点核对了总览的八个论点和三组对比页。部分第三方性能数字未独立复核,例如识别路线页标注为转引且尚未核实的 38% 到 84% 提升,本稿未写入事实或问答;工程适用性仍需按项目数据试点验证。

整理日期:2026-10-26
